Échangeurs tubulaires Qualité et sécurité - pour les modèles en série et les solutions individuelles
Dans le domaine d'échangeurs tubulaires, FUNKE offre un programme sophistiqué de modèles en série ainsi que des solutions individuelles sur mesure. Notre palette de produits comprend aussi des échangeurs de chaleur haute sécurité, offrant ainsi des solutions pour toutes les exigences thermodynamiques dans le domaine de construction de machines et d'installations.

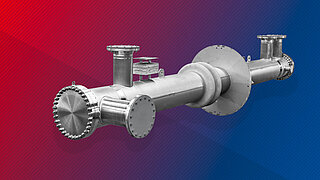

Échangeurs tubulaires FUNKE
Nos échangeurs tubulaires universels pour la construction de machines et d'installations sont notamment utilisés pour le refroidissement de fluides, d'huiles de lubrification et hydrauliques ou de l'eau ainsi que pour le réchauffement via la vapeur saturée. Les milieux de refroidissement qui peuvent être utilisés sont l'eau, des mélanges eau-glycol et l'eau de mer. Qu'il s'agisse d'un modèle en série ou d'une solution sur mesure, plus de 200 tailles échelonnées dans différentes exécutions de matériaux forment la base pour un choix de produit optimisé et détaillé.
Échangeurs tubulaires Modèles en série
BCF, CCF, SSCF
- Faisceau tubulaire fixe ou amovible
- Surfaces d'échange de 0,11 m² à 11,45 m²
- Dimensions du tube intérieur : 6,35 x 0,5 mm et 9,5 x 0,8 mm
- Distance variable entre les déflecteurs
- Côté tube 1, 2 ou 4 voies
- Exécution horizontale et verticale avec pieds d'angle et à collier ou socle
- Pression de conception côté enveloppe : 16 bar
- Pression de conception côté tube : 10 bar
- Température de conception BCF / CCF : -10 / 150 °C, - SSCF : -10 / 230 °C
- Vérification des instruments selon PED 2014/68/UE Module B
- Marquage CE
TDW
- Faisceau tubulaire en U amovible avec tubes à ailettes
- Principe de déviation en spirale pour une puissance d'échange spécifique élevée
- Surfaces d'échange de 0,05 m² à 1,5 m²
- Dimensions du tube intérieur : 14 x 1 mm selon DIN EN 12452
- Côté tube 4 voies
- Version avec montage dans le réservoir TDW T également disponible
- Pression de conception côté enveloppe : 16 bar
- Pression de conception côté tube : 8 bar
- Température de conception : 100 °C
- Vérification des instruments selon PED 2014/68/UE Module B
- Marquage CE
UNIVEX
- Faisceau tubulaire amovible
- Surfaces d'échange de 0,15 m² à 5,79 m²
- Dimensions du tube intérieur : 6x 0,5 mm
- Côté tube 4 voies
- Pression de conception côté enveloppe : 16 bar
- Pression de conception côté tube : 10 bar
- Température de conception : -10 / 120 °C
- Sans vérification des instruments et sans marquage CE
- Réception selon la directive PED 2014/68/UE
Échangeurs tubulaires Solutions sur mesure
Outre les échangeurs tubulaires en série, FUNKE offre aussi des solutions individuelles. Pour réaliser ces dernières, nous nous concentrons sur les exigences spécifiques du client. Dans le cadre du projet de génie, nous développons la solution thermodynamique optimale en fonction des données de service, des réglementations en matière de construction et des spécifications. Nous nous efforçons de créer une solution optimisée sur les plans technique et financier qui réponde non seulement aux exigences du client mais aussi à notre propre engagement à garantir le plus haut niveau de sécurité et d'éfficacité.
Nous construisons des échangeurs tubulaires avec un diamètre allant jusqu'à 3 000 mm et un poids maximum de jusqu'à 60 t. Il est également possible de prévoir des revêtements intérieurs et extérieurs sur mesure comme par exemple des revêtements résistants à l'eau de mer et à l'acide sur le côté intérieur et dans les fonds des tubes.
Échangeurs tubulaires en série et sur mesure
CP (TEMA-TYP W)
Caractéristiques de la construction
- construction robuste, bonnes possibilités d'inspection grâce au faisceau de tubes lisses et à ailettes
- Fond de tube mobile étanche avec 2 joints et une bague intermédiaire avec perçages à signal
Application
Utilisation universelle pour l'échange de chaleur avec des fluides et le refroidissement de gaz. Applications typiques : refroidissement de l'huile dans des applications hydrauliques, la construction de gros moteurs et navale. Utilisation indicative comme refroidisseur intermédiaire et final sur les compresseurs, en tant que condensateur, etc.
A-100 (TEMA-Typ W)
Caractéristiques de la construction
- Faisceau de tubes lisses amovibles à 1 voie avec fond mobile
- Large gradation de tailles avec grand nombre d'unités normalisées
Application
Refroidissement et séchage de gaz de process ou d'air comprimé. Utilisation comme refroidisseur intermédiaire et final dans la construction de compresseurs. Utilisation en tant que refroidisseur de pipeline dans le réseau de conduites pour la canalisation des gaz à travers les tubes.
C-100 (TEMA-Typ P)
Caractéristiques de la construction
- Le faisceau de tubes amovibles avec garniture annulaire permet une différence de longueur plus importante compte tenu de la dilatation thermique variable entre l'enveloppe et les tubes internes
- Le faisceau de tubes peut être retiré sans dévisser le couvercle du fond mobile
Application
Un échangeur de chaleur universel, adapté au traitement thermique de différents milieux, d'air ou de gaz. Utilisation entre autres comme refroidisseur intermédiaire et final.
C-200 (TEMA-Typ M)
Caractéristiques de la construction
- Faisceau de tubes inamovible avec ou sans compensateur dans l'enveloppe
- Échange de chaleur très performant grâce à la surface d'échange maximisée de l'enveloppe
Application
Pour le refroidissement et réchauffement de différents fluides ainsi que pour des processus variés dans la construction de machines et d'installations.
C-300 (TEMA-Typ U)
Caractéristiques de la construction
- Le faisceau de tubes en U amovibles avec garniture annulaire permet une différence de longueur plus importante compte tenu de la dilatation thermique variable entre l'enveloppe et les tubes internes
Application
Notamment dans des plages de pression élevées, pour le refroidissement et le réchauffement de fluides variés. Utilisation entre autres comme générateur et condensateur de vapeur ainsi que dans les processus présentant de grandes différences de température
C-400 (TEMA-Typ T)
Caractéristiques de la construction
- Faisceau de tubes amovibles avec une chambre de déviation fixée dans le fond mobile
- Le faisceau de tubes peut être retiré sans dévisser la chambre de déviation
- Cette exécution dispose d'une grande zone d'entrée sur le faisceau
Application
Refroidisseur de processus, intermédiaire et final pour gaz et air, condensateur de vapeurs. Application principale dans l'industrie chimique.
C-500 (TEMA-Typ S)
Caractéristiques de la construction
- Faisceau de tubes amovibles avec chambre de déviation fixée en intérieur dans la version avec bague de serrage
- Conçu pour des échanges de chaleur performants et variés entre l'enveloppe et les tubes internes
- Surface d'échange maximisée par rapport aux diamètres d'enveloppe comparables d'autres modèles
Application
Pour les exigences les plus rigoureuses (p. ex. différences de température importantes) dans l'industrie chimique et dans les raffineries. Outre le traitement thermique de milieux liquides, le C-500 peut être également utilisé pour le refroidissement de gaz ou d'air ainsi qu'en tant que condensateur de vapeur.
WRA (TEMA-Typ M)
Caractéristiques de la construction
- Exécution en tant qu'échangeur de chaleur pour gaz avec écran thermique dans l'entrée de gaz vers le faisceau de tubes fixes
- Températures d'entrée jusqu'à 600 °C
- côté gaz de combustion facile à nettoyer à travers le couvercle d'inspection
Application
Récupération thermique utilisant les gaz rejetés par les moteurs à combustion tels que les moteurs à gaz, diesel ou fuel lourd.
Échangeurs de chaleur haute sécurité FUNKE
Échangeurs tubulaires haute sécurité
Qu'il s'agisse de l'industrie chimique, pharmaceutique ou alimentaire, de la construction navale ou de la production d'énergie, les échangeurs de chaleur haute sécurité sont utilisés dans les cas où les exigences en matière de pureté du produit sont particulièrement élevées, là où il y a un risque environnemental lié à une pollution éventuelle avec de l'eau de refroidissement ou de process ou bien là où le mélange de fluides peut entraîner des dommages pour les machines ou les installations. La sécurité est garantie via un système à double tube doté d'une zone de sécurité contrôlée par la surveillance de l'installation, dans laquelle atterrit le fluide en cas de défaillance du tube. Les fuites sont détectées suffisamment tôt pour éviter tout risque de mélange des différents milieux.

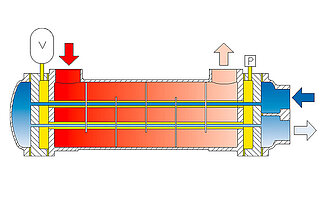

Principe de fonctionnement des échangeurs de chaleur haute sécurité
V= pot de compensation, P=commutateur de pression, zone jaune= zone de sécurité
